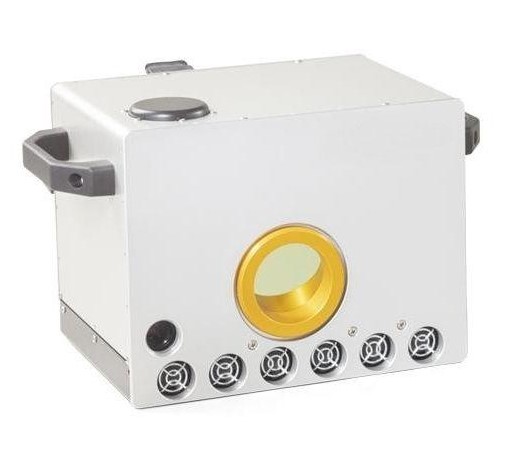

红外高光谱成像仪 Hyper-Cam
Hyper-Cam 先进的红外遥感高光谱成像系统
Telops公司的Hyper-Cam是一款先进的红外遥感高光谱成像系统，集高光谱分辨率、高空间分辨率与高时间分辨率于一体，提供性能优异的遥感性能，是实现远程探测、识别和定量分析的尖端仪器。目前该产品已完成全面小型化、轻量化升级，即Mini迷你系列。
• 模块化设计、小尺寸、轻重量、低能耗
• 高光谱分辨率
• 高空间和时间分辨率
• 高光谱范围
• 高灵敏度和高精度
产品概述
Hyper-Cam作为先进的红外高光谱成像系统，兼具高空间与高光谱分辨率优势，可提供实时辐射校准数据，精准实现气体与矿物的探测识别。除地面部署形态外，更推出革命性航空机载紧凑型号Hyper-Cam Airborne Mini。
这款划时代的机载高光谱成像系统专为小型飞行器及紧凑型载具设计，以其轻量化传感器成为：
• 红外高光谱勘测的专业仪器
• 实时气体检测/识别/定量分析的专业系统
核心优势
• 业界领先的光谱分辨率
Hyper-Cam拥有卓越的光谱解析能力
• 优异的检测灵敏度
可精准探测并识别低至ppm（百万分之一）级别的微量气体
• 轻巧便携（Mini系列）

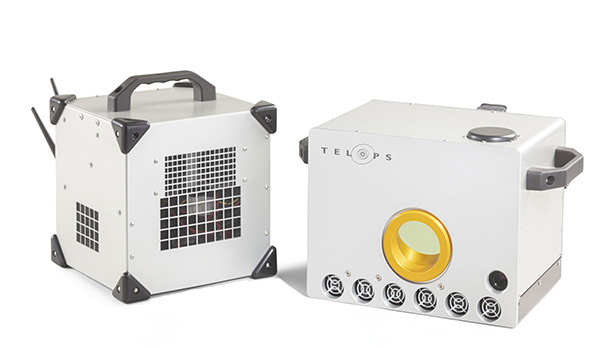

Hyper-Cam Mini及Hyper-Cam Mini Airborne组成轻量化解决方案：
-

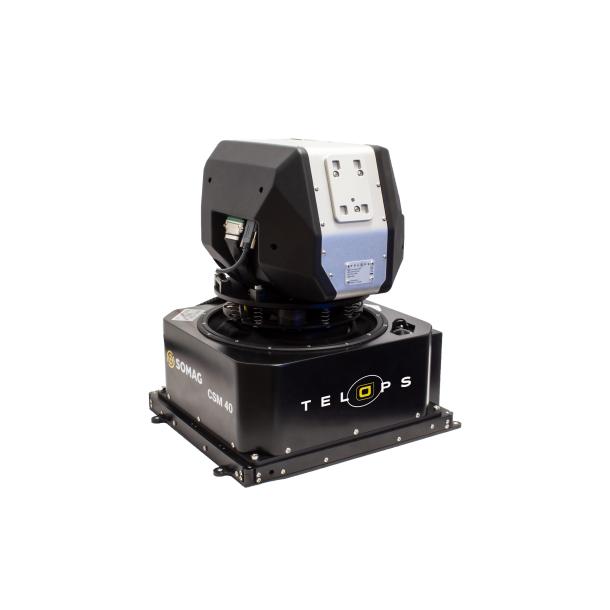

机载版（Airborne Mini）支持快速安装，数分钟即可完成飞行器集成
-

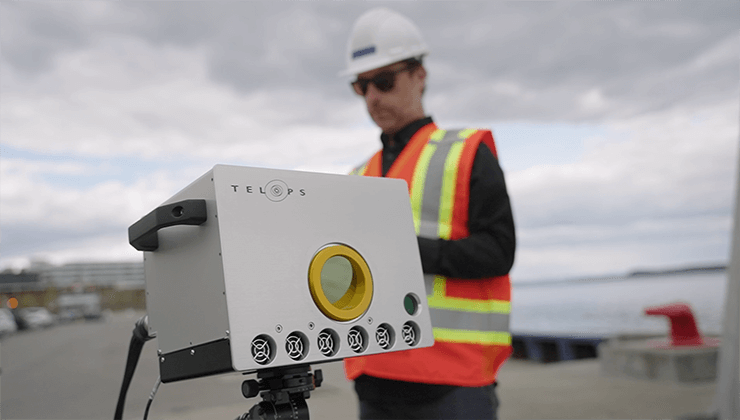

地基版（Mini）采用低SWaP设计，随时随地轻松部署
• 双工作模式
支持测绘模式与目标锁定模式灵活切换
• 实时处理能力
实时气体检测与识别功能（Airborne Mini可选配）
技术参数
| Hyper-Cam Mini 系列 | ||||
| 光谱范围 (µm) | 探测器 | 空间分辨率 (px) | 像素尺寸 (µm) | |
| Hyper-Cam Airborne Mini 机载版 | 7.5 - 12.4 | SLS | 320 x 256 | 30 |
| Hyper-Cam Mini | 7.5 - 12.4 | SLS | 320 x 256 | 30 |
Hyper-Cam Mini 详细参数 (中波和长波)
| 性能指标 | Hyper-Cam Mini MWF | Hyper-Cam Mini xLW |
| 探测器类型 | Cooled SLS | Cooled SLS |
| 探测器阵列 | 320 x 256 pixels | 320 x 256 pixels |
| 光谱范围 | 2.9 – 5.2 µm (1920 - 3450 cm-1) | 7.5 – 12.4 µm (806 - 1333 cm-1) |
| 视场范围 FOV | 14⁰ x 11⁰ | 14⁰ x 11⁰ |
| 最大光谱分辨率 | 4 cm-1 | 4 cm-1 |
| 噪声等效光谱辐射亮度 Typical NESR | < 10 nW/cm2.sr.cm-1 | < 30 nW/cm2.sr.cm-1 |
| 辐射测量精度 Radiometric Accuracy |
< 2 K (@ 70℃, 2600 cm-1) | < 2.5 K (@ 25℃, 1000 cm-1) |
| 尺寸 | 20 x 27 x 21 cm (OH) 21 x 21 x 22 cm (CPB) |
20 x 27 x 21 cm (OH) 21 x 21 x 22 cm (CPB) |
| 重量 | < 8.2 kg (OH), < 4.2 kg (CPB) | < 8.2 kg (OH), < 4.2 kg (CPB) |
| 功耗 | < 410 W (最大), < 270 W (稳态) | < 410 W (最大), < 270 W (稳态) |
| 工作温度 | -10 ℃ 至 +50 ℃ | -10 ℃ 至 +50 ℃ |
| 存储温度 | -20 ℃ 至 +60 ℃ | -20 ℃ 至 +60 ℃ |
Hyper-Cam Airborne Mini 详细参数 (机载)
| 性能指标 | Hyper-Cam Airborne Mini |
| 工作模式 (支持双采集模式) | 测绘模式 Mapping, 瞄准模式 Targeting |
| 光谱范围 | 7.5 – 12.4 µm (806-1333 cm-1) |
| 最大光谱分辨率 | 0.5 cm-1 |
| 像素瞬时视场角 iFOV | 750 µrad |
| 总视场角 Total Angular Range | 13.5⁰ x 10.9⁰ |
| 光学机头集成组件 OH Inclusions | 像移补偿镜、共轴可见光相机、GPS/惯性导航系统 |
| 光学头和载台 尺寸 | 28 x 35 x 38 cm |
| 控制处理箱 尺寸 | 23 x 21 x 18 cm |
| 光学头和载台 重量 | < 20 kg |
| 控制处理箱 重量 | < 4 kg |
| 功耗 | < 260 W |
| 噪声等效光谱辐射亮度 NESR | < 35 nW/cm2.sr.cm-1 |
| 辐射测量精度Radiometric Accuracy | < 5% (3.1℃ @ 25℃, 1000 cm-1) |
应用领域
安防与监测
• 红外特征分析与测距技术
• 无人机及无人系统应用
生命科学与环境监测
• 甲烷及气体检测方案
• 矿物探测与成分鉴定
• 科研级相机及仪器设备
